防電磁型金屬電纜接頭技術參數

發布時間：2021-11-23

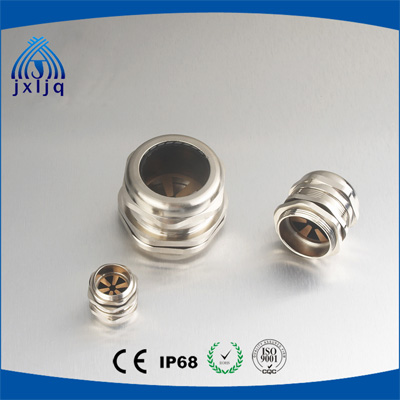

防電磁型金屬電纜接頭管制螺紋G型

產品介紹:

螺牙規格：管制 G
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
產品特性：本產品經特殊設計，將金屬電纜固定頭當作是一個端體，當隔離線電纜進入本固定頭時，可利用固定頭內所附加的銅制接觸片來與電纜線內的金屬隔離編制網作接觸，進而引導干擾的電磁波到接地線上，使電磁波干擾源得以疏散。本款銅制電纜固定頭全方位尺寸能充分地被應用到所有需防磁波的出線領域上，并且扎實的提供防水IP68與固定抗拉的效果。?

技術參數：

產品編號	螺紋規格?AG	適用電纜(mm)	螺紋外徑(mm)	機板口徑(mm)	螺紋長度?GL(mm)	接合長度H(mm)	扳手直徑(mm)	包裝（個/袋）
JX-EMC48	G1/4	6.5-3	13.1	19	7	19	14	100
JX-EMC49	G3/8	8-4	16.6	19	8	19	18	100
JX-EMC50	G1/2	12-6	20.9	14	8	22	22	100
JX-EMC51	G3/4	18-13	26.4	14	9	25	30	50
JX-EMC52	G1	25-18	33.2	11	11	29	40	20
JX-EMC53	G1-1/4	33-25	41.9	11	13	35	50	12
JX-EMC54	G1-1/2	38-32	47.8	11	14	37	57	9
JX-EMC55	G2	44-37	59.6	11	14	38	65	6
JX-EMC56	G2-1/2	52-42	75.1	11	15	38	77	4
JX-EMC57	G3	70-65	87.8	11	15	48	94	2

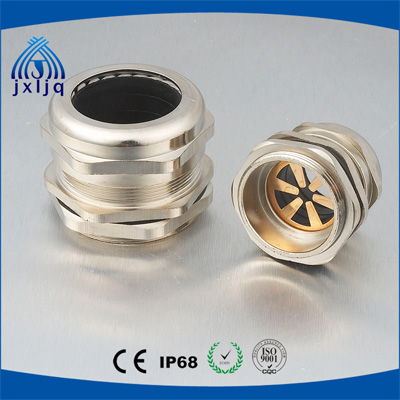

防電磁型金屬電纜接頭美制螺紋NPT系列

產品介紹:

螺牙規格：管制 NPT
產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
產品認證：歐洲CE認證、歐洲ROHS認證
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
產品特性：本產品經特殊設計，將金屬電纜固定頭當作是一個端體，當隔離線電纜進入本固定頭時，可利用固定頭內所附加的銅制接觸片來與電纜線內的金屬隔離編制網作接觸，進而引導干擾的電磁波到接地線上，使電磁波干擾源得以疏散。本款銅制電纜固定頭全方位尺寸能充分地被應用到所有需防磁波的出線領域上，并且扎實的提供防水IP68與固定抗拉的效果。?

技術參數：

產品編號	螺紋規格?AG	適用電纜(mm)	螺紋外徑(mm)	機板口徑(mm)	螺紋長度?GL(mm)	接合長度H(mm)	扳手直徑(mm)	包裝（個/袋）
JX-EMC58	NPT1/4	6.5-3	13.6	18	7	19	14	100
JX-EMC59	NPT3/8	8-4	17	18	8	19	18	100
JX-EMC60	NPT1/2	12-6	21.2	14	8	22	22	100
JX-EMC61	NPT3/4	18-13	26.5	14	9	25	30	50
JX-EMC62	NPT1	25-18	33.2	11.5	11	29	40	20
JX-EMC63	NPT1-1/4	33-25	41.9	11.5	13	35	50	12
JX-EMC64	NPT1-1/2	38-32	48	11.5	14	37	57	9
JX-EMC65	NPT2	44-37	60	11.5	14	38	65	6
JX-EMC66	NPT2-1/2	52-42	72.6	8	15	38	77	4
JX-EMC67	NPT3	70-65	88.6	8	15	45	94	2

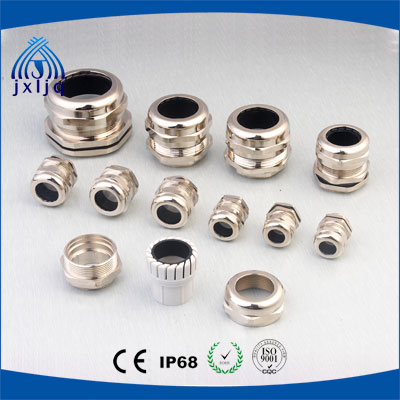

直通型金屬電纜接頭公制螺紋M型

產品介紹：

產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料（pA）制成．密封件和O型密封圈均采用丁晴橡膠《NBR）制成。?
產品認證：歐洲CE認證、歐洲ROJS認證，歐洲REACJ認證。?
防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭,達到IP68一lO巴壓力。?
工作溫度：靜態：-40℃到100℃,短時間達120℃。動態：-20℃到80℃.短時間達100℃
螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上．長螺紋適合接合厚型機板。螺紋加長型可定制
產品特性：配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力特強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。?
使用方法：金屬電纜防水接頭是電纜的配套產品．接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。?

技術參數：

產品編號	螺紋規格	適用電纜	螺紋外徑	機板口徑	螺紋長度	接合長度	扳手直徑	包裝
	AG	(mm)	(mm)	(mm)	GL(mm)	H(mm)	(mm)	(個/袋)
JX-FB01	M8*1	4-2	8	8-8.2	5	16	11	200
JX-FB02	M10*1	6-3	10	10-10.2	5	16	12	100
JX-FB03	M12*1.5	6.5-3	12	12-12.2	7	19	14	100
JX-FB04	M14*1.5	8-4	14	14-14.2	7	19	17	100
JX-FB05	M16*1.5	8-4	16	16-16.2	8	20	18	100
JX-FB06	M18*1.5	10-5	18	18-18.2	8	21	20	100
JX-FB07	M20*1.5	12-6	?	20-20.2	8	22	22	100
JX-FB08	M22*1.5	14-10	22	22-22.2	8	23	24	100
JX-FB09	M24*1.5	14-10	24	24-24.2	9	25	24/27	50
JX-FB10	M25*1.5	14-10	25	25-25.2	9	25	24/27	50
JX-FB11	M25*1.5	18-13	25	25-25.2	9	27	30	50
JX-FB12	M27*1.5?（2）	18-13	27	27-27.2	9	27	30	50
JX-FB13	M28*1.5?（2）	18-13	28	28-28.2	9	27	30	50
JX-FB14	M30*1.5?（2）	18-13	30	30-30.2	9	29	30/32	50
JX-FB15	M32*1.5?（2）	22-15	32	32-32.2	10	29	35	25
JX-FB16	M33*1.5?（2）	22-15	33	33-33.2	10	29	35	30
JX-FB17	M36*1.5?（2）	25-18	36	36-36.2	10	31	40	20
JX-FB18	M37*1.5?（2）	25-18	37	37-37.2	10	31	40	20
JX-FB19	M40*1.5?（2）	25-18	40	40-40.2	11	31	40/45	16
JX-FB20	M40*1.5?（2）	30-22	40	40-40.2	11	35	45	16
JX-FB21	M42*1.5?（2）	30-22	42	42-42.2	11	35	45	16
JX-FB22	M47*1.5?（2）	33-25	47	47-47.2	11	37	50	12
JX-FB23	M48*1.5?（2）	33-25	48	48-48.2	11	37	50	12
JX-FB24	M50*1.5?（2）	38-32	50	50-50.2	12	37	55/57	9
JX-FB25	M54*1.5?（2）	38-32	54	54-54.2	12	38	57	9
JX-FB26	M56*1.5?（2）	38-32	56	56-56.2	12	38	57/59	9
JX-FB27	M60*1.5?（2）	44-37	60	60-60.2	13	38	65	6
JX-FB28	M63*1.5?（2）	44-37	63	63-63.2	13	38	65	6
JX-FB29	M64*1.5?（2）	44-37	64	64-64.2	13	38	65/68	6
JX-FB30	M72*1.5?（2）	52-42	72	72-72.2	15	42	77	4
JX-FB31	M75*1.5?（2）	52-42	75	75-75.2	15	42	77	4
JX-FB32	M80*1.5?（2）	62-55	80	80-80.2	15	45	90	4
JX-FB33	M88*1.5?（2）	70-65	88	88-88.2	15	45	94	2
JX-FB34	M100*1.5?（2）	84-78	100	100-100.2	15	45	110	1
